Ajustes y Tolerancias ISO: Guía práctica para el diseño y fabricación
En el diseño CAD, las piezas siempre encajan perfectamente en el ensamblaje virtual. Sin embargo, en el mundo real, la variabilidad de los procesos de fabricación hace imposible obtener una medida exacta de forma repetitiva. Aquí es donde entran en juego los ajustes y tolerancias.
Entender cómo aplicar el sistema de tolerancias ISO 286 es la diferencia entre un prototipo que funciona a la primera y un montón de chatarra costosa.

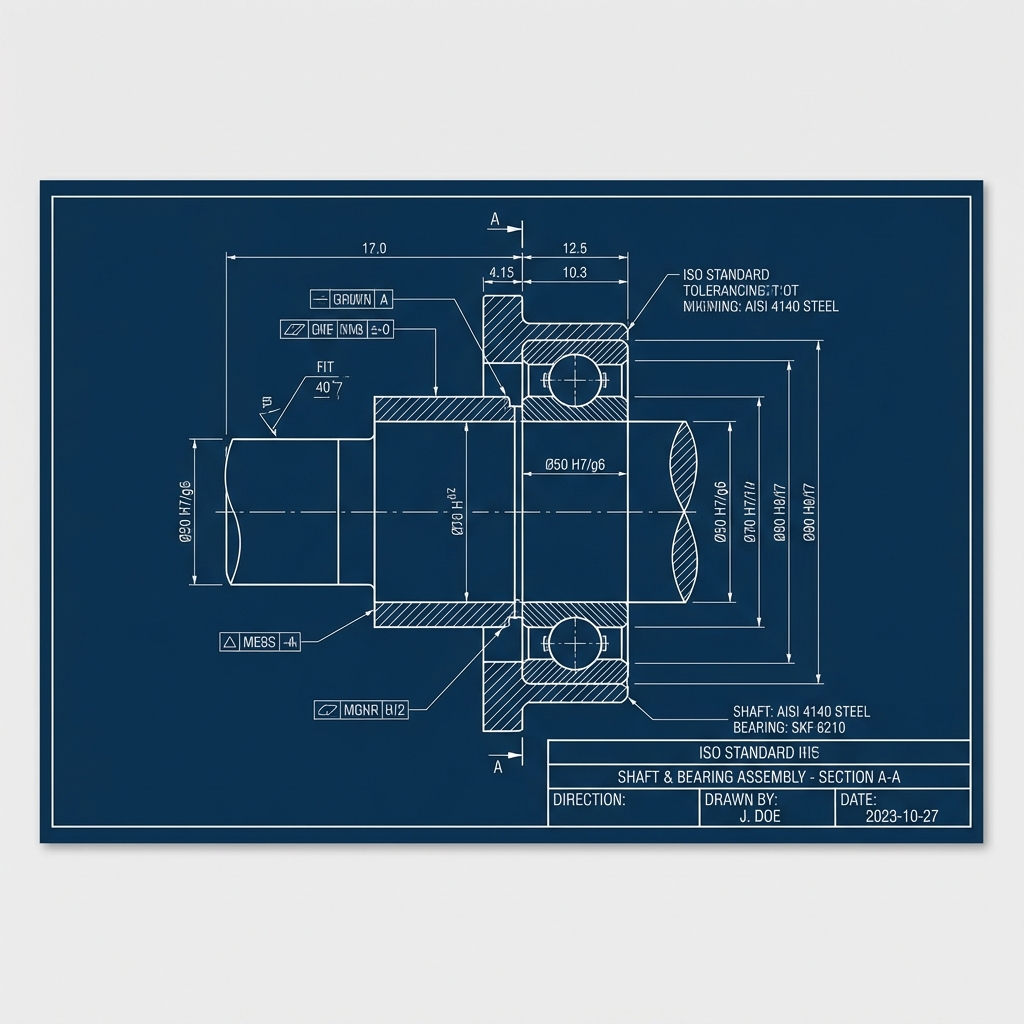

¿Qué es un ajuste en ingeniería?
El ajuste es la relación resultante, antes del montaje, entre las dimensiones de dos piezas (agujero y eje) que van a ser acopladas. Dependiendo de las tolerancias elegidas, podemos obtener tres tipos de resultados:
- Ajuste con juego: El eje es siempre más pequeño que el agujero (permite movimiento).
- Ajuste de transición: Puede haber juego o interferencia según la fabricación real.
- Ajuste con interferencia (apriete): El eje es más grande que el agujero (requiere prensa o diferencia térmica para el montaje).
Las letras y los números: ¿Qué significan?
Cuando ves una cota como Ø20 H7, estás definiendo la precisión total del acoplamiento:
- La Letra (Posición): Indica la posición de la tolerancia respecto a la línea cero. Las mayúsculas son para agujeros (H, G, F...) y las minúsculas para ejes (h, g, f...).
- El Número (Calidad): Indica la amplitud de la tolerancia (grado de precisión IT). Cuanto menor es el número, más estrecha y costosa es la tolerancia. Un IT6 es mucho más preciso (y difícil de fabricar) que un IT11.
Tabla de Ajustes Recomendados (Uso común)
Para simplificar el diseño, lo más habitual es utilizar el Sistema de Agujero Base (H), donde el agujero siempre tiene una tolerancia en positivo partiendo de cero.
| Aplicación | Ajuste (Agujero/Eje) | Tipo de ajuste |
|---|---|---|
| Piezas con gran libertad, giros rápidos | H11 / c11 | Juego amplio |
| Ejes de transmisión, poleas, giros medios | H7 / f7 | Juego de deslizamiento |
| Posicionamiento preciso, piezas fijas desmontables | H7 / h6 | Juego mínimo / Deslizamiento |
| Montaje con martillo de goma (fijo pero desmontable) | H7 / n6 | Transición |
| Montaje con prensa (unión permanente) | H7 / p6 | Interferencia (Apriete) |
Consejos para optimizar costes de fabricación
- No sobre-especifiques: No uses un grado de tolerancia IT6 si un IT9 es suficiente para la función de la pieza. La precisión extrema dispara el precio del mecanizado.
- Usa el Sistema de Agujero Base: Es más barato comprar un escariador estándar (por ejemplo, para un agujero H7) que fabricar un eje especial para un agujero a medida.
- Considera el acabado superficial: De nada sirve pedir una tolerancia de micras si el acabado superficial (rugosidad) es rugoso, ya que las crestas del material se desgastarán rápidamente y el ajuste se perderá.
Conclusión
Dominar las tablas de ajustes es fundamental para estandarizar la producción y asegurar que cualquier pieza fabricada en diferentes talleres encaje correctamente. En EST Ingenieros apostamos por la precisión desde la fase de diseño para evitar sorpresas en el taller.
