Dimensiones DIN 912: Tabla para diseño de alojamientos (Allen)

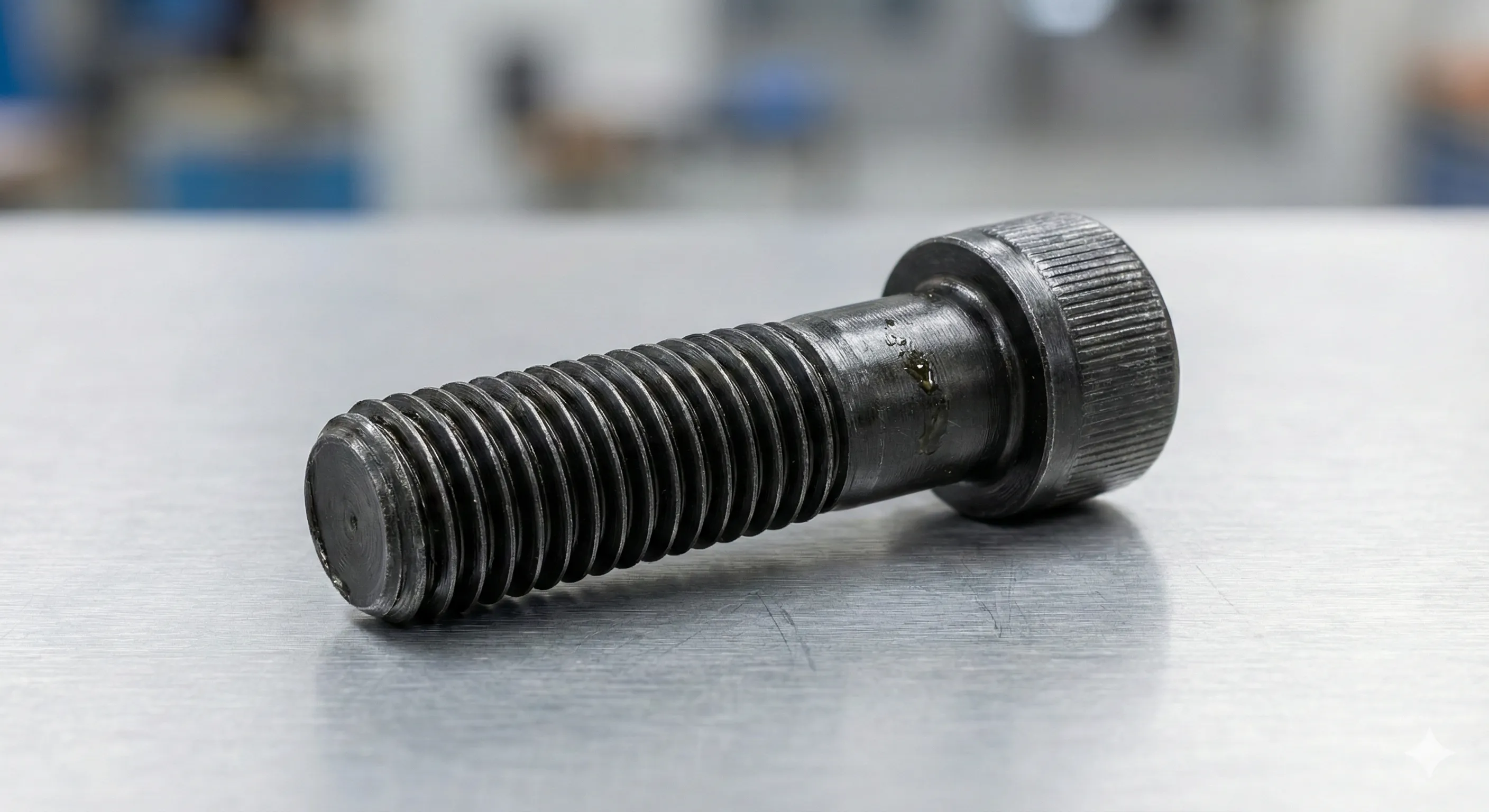

El tornillo DIN 912, actualmente bajo la norma internacional ISO 4762, es el elemento de fijación por excelencia en la ingeniería de maquinaria. Su diseño de cabeza cilíndrica con hexágono interior (Allen) permite aplicar grandes pares de apriete en espacios reducidos, siendo ideal para montajes donde la cabeza debe quedar oculta o enrasada.

Identificación de cotas y geometría

Para un diseño de ingeniería preciso, no basta con conocer el diámetro de la rosca. Debemos gestionar correctamente el diámetro de la cabeza (dk), la altura del cilindro (k) y la profundidad del hexágono para asegurar que las herramientas de montaje tengan acceso sin interferencias.

1. Tabla de Dimensiones Estándar (ISO 4762)

Guía de Ingeniería: Diseño de Alojamientos (Counterbore)

Uno de los errores más comunes en la **oficina técnica** es diseñar el alojamiento (el agujero donde se esconde la cabeza) utilizando exactamente las medidas nominales de la norma DIN 912. En la práctica industrial, debemos considerar las tolerancias de fabricación del tornillo y las desviaciones del proceso de mecanizado o impresión 3D.

Tolerancias y Holguras Recomendadas

Para un alojamiento estándar en acero o aluminio mecanizado, la práctica habitual es aplicar un incremento de **+1mm** al diámetro nominal de la cabeza (dk). Por ejemplo, para un tornillo M6 con cabeza de 10mm, el alojamiento debería ser de 11mm. Esto permite no solo absorber pequeñas desalineaciones entre piezas, sino que asegura que la llave Allen o la punta de vaso de un atornillador neumático pueda entrar sin rozar las paredes del componente.

En el caso de la **fabricación aditiva o impresión 3D**, la contracción térmica del material (especialmente en ABS o Nylon) y el ancho de capa pueden reducir el diámetro efectivo del agujero. Aquí recomendamos una holgura de al menos **+0.6mm a +0.8mm** y verificar siempre la precisión dimensional de la impresora utilizada.

Clases de Resistencia: 8.8, 10.9 y 12.9

El diseño mecánico no solo trata de geometría, sino de resistencia de materiales. Los tornillos DIN 912 se fabrican habitualmente en tres clases de acero aleado:

• Clase 8.8: Acero al carbono templado y revenido. Es el "grado ingeniería" estándar para aplicaciones generales.
• Clase 10.9: Utilizado en aplicaciones de automoción y estructuras que requieren una alta precarga sin deformación permanente.
• Clase 12.9: La máxima resistencia comercial. Es el estándar en el diseño de troqueles, moldes de inyección y maquinaria de alta presión.

Es vital que el diseñador especifique la clase correcta en los planos técnicos, ya que el par de apriete variará significativamente. Un tornillo M8 de clase 12.9 soporta casi un 50% más de carga que uno de clase 8.8 antes de llegar al límite elástico.

Tratamientos Superficiales y su impacto

Al diseñar alojamientos profundos, hay que considerar si el tornillo será **pavonado** (negro), **zincado** o si será de **acero inoxidable A2/A4**. El zincado añade unas micras de espesor que rara vez afectan al ajuste dk, pero los tornillos de acero inoxidable tienen propiedades mecánicas distintas (menor límite elástico que un 12.9) y son propensos al gripado en roscas del mismo material, por lo que siempre recomendamos el uso de pastas antigripantes en el montaje.
